n  什么是Proteus® Plus

Proteus^® Plus根据临床需求设计，需求来自广泛的患者关怀过程中积累的经验和需要。

多功能以符合临床需求，强有力的支撑我们提升能力，挑战各种复杂条件的肿瘤，拓展我们在肿瘤治疗方面的研究潜力。系统毫米精度沿边缘切除的功能，助力我们在科研、临床和业务上的实践。

Proteus^® Plus是一个顶尖科技量身订造的平台。借由Proteus® Plus，我们将处于肿瘤治疗领域卓越地位。

n  质子中心的核心系统

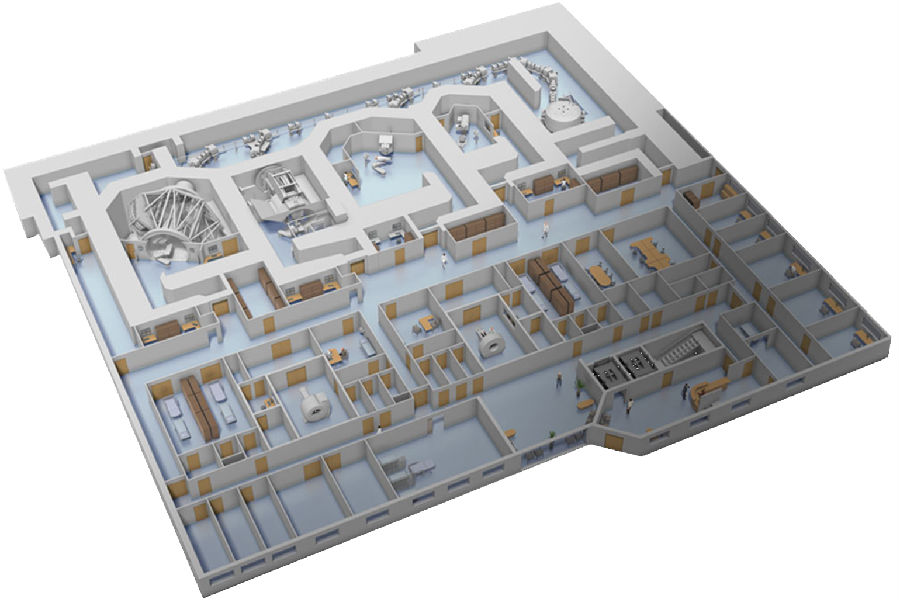

Proteus^® Plus建筑物设备分布图

1)     回旋加速器及质子束能量输送系统

2)     小型固定束治疗室

3)     固定束治疗室

4)     360°旋转机架治疗室

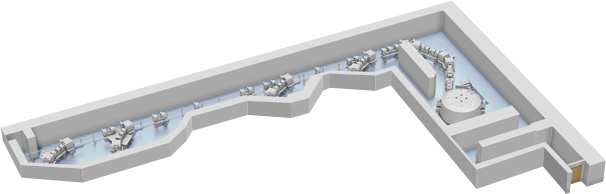

1.1      回旋加速器及质子束能量输送系统

1.1.1      回旋加速器

借由小的占地空间(较同步加速器空间减少三分之一)以及更少的束型准备时间，IBA的同步回旋加速器在临床应用和运行成本方面体现了巨大的优势。这是目前制造230MeV质子最简单和最有效的方案。

关键优越性能：

1)     质子束精度：平滑、持续地产生质子束使得快速和精确调节质子束的速度与能量成为可能。

2)     简单易维护：质子的回旋加速在设备中间，便于维护和操作。

1.1.1      质子束能量选择系统(ESS)

能量选择系统能持续、精确地提供你需要的能量，选择的范围从70~230MeV，调试完成的时间小于1秒，治疗繁多的深层和浅层肿瘤成为可能。

IBA的精确能量选择系统可以提供更锐利（毫米级）、更持续可调，并能在远距离输送后，在更小的长度范围迅速能量衰减的质子束。由此，肿瘤病灶周边的健康组织将得到最大的保护。

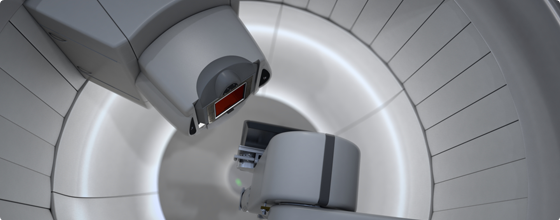

1.1      360°旋转机架治疗室

满足多种临床条件的治疗室。借由该治疗室，可以将质子束高度精准的送达身体的任何一个位置。

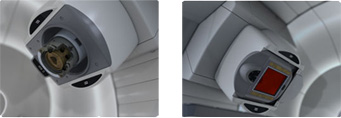

1.1.1      质子束投放系统：治疗头

投放经过优化的治疗所需的质子束。

IBA的质子系统配备了两款不同的质子束喷头技术，以应对复杂癌症治疗临床需求。

万能喷头：四合一质子束投放系统，医生可以灵活自动地选择四种不同的束型（单散射照射，双散射照射，持续扫描，笔型束扫描）。

笔型束喷头：医生在影像导引系统的支持下，选择笔型束模式可以精准地沿着肿瘤的轮廓进行扫描（精度1毫米）。

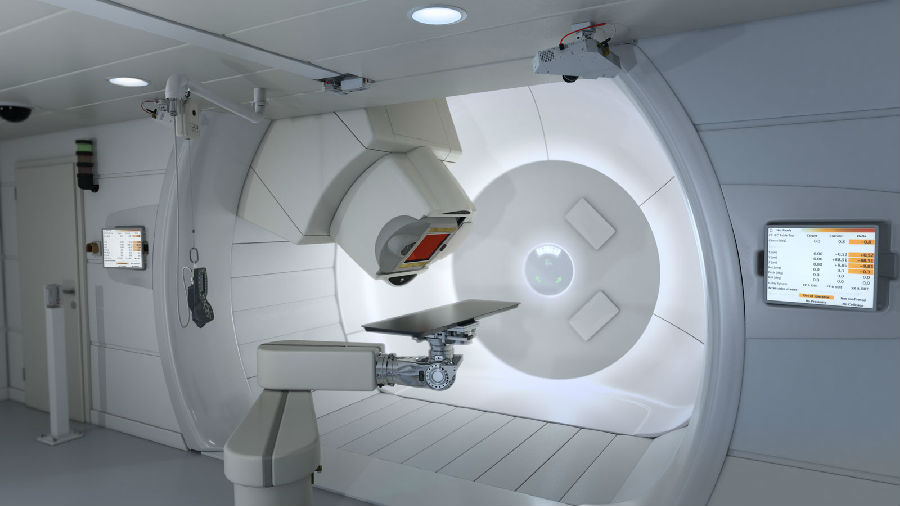

1.1.1      360°旋转机架

围绕患者的旋转机架，提供了360°灵活性，确保治疗处于最佳角度。旋转方式也确保了患者和工作人员的安全以及舒适度。

1.1.1      机器人患者定位系统

治疗室包含一套患者定位系统，机器人的作用是将患者精确地移送、固定，以便准确照射质子束。

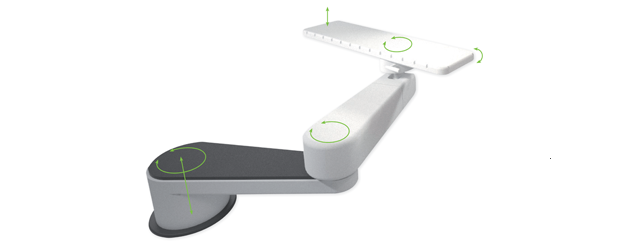

机器人定位系统（RPPS）：

1)     可按6个维度自由调整患者的位置（水平、侧向、垂直、旋转、俯、仰，还可以滚动）；

2)     高精度位置摆放，位置再现的能力；

3)     移动平滑且可靠

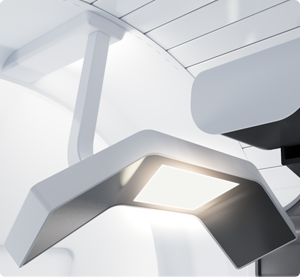

1.1.1      影像引导系统：2.5维立体X光透视(2.5D stereoscopic X-ray and fluoroscopy)

高分辨率X光数字影像系统为影像引导质子治疗提供立体影像。

通过手动对点，自动的影像和透视，可以精确地记录和验证病人的位置以及监控。

体内结构的实时X光视频是一种影像技术。借助这个系统，医生可以观察肿瘤的位置，以及在治疗的过程中观察治疗区域。特别适合追踪患者运动的器官。

1.1.1      影像引导系统：锥形束CT（3D Cone-Beam CT）

旋转机架上实现的第一张头部影像

三维锥形束CT，可以直接在治疗室或者很靠近治疗室的影像中心的得到。与拟定治疗计划时患者的CT影像比对，对患者位置验证，对肿瘤的结构进行评估和修改。

锥形束CT在软组织成像方面，较传统方式可以提供更多的信息，从而患者的治疗更精准。

方案的先进性：

1)     在治疗室内和影像中心实现成像；

2)     确保了更精准的患者位置；

3)     沿着放射路径的方向，可以检测到患者器官解剖结构上的改变。

联合集团的质子中心，拥有4间360°旋转机架治疗室，3间采用笔形束扫描，1间双散射扫描。
